產品詳情

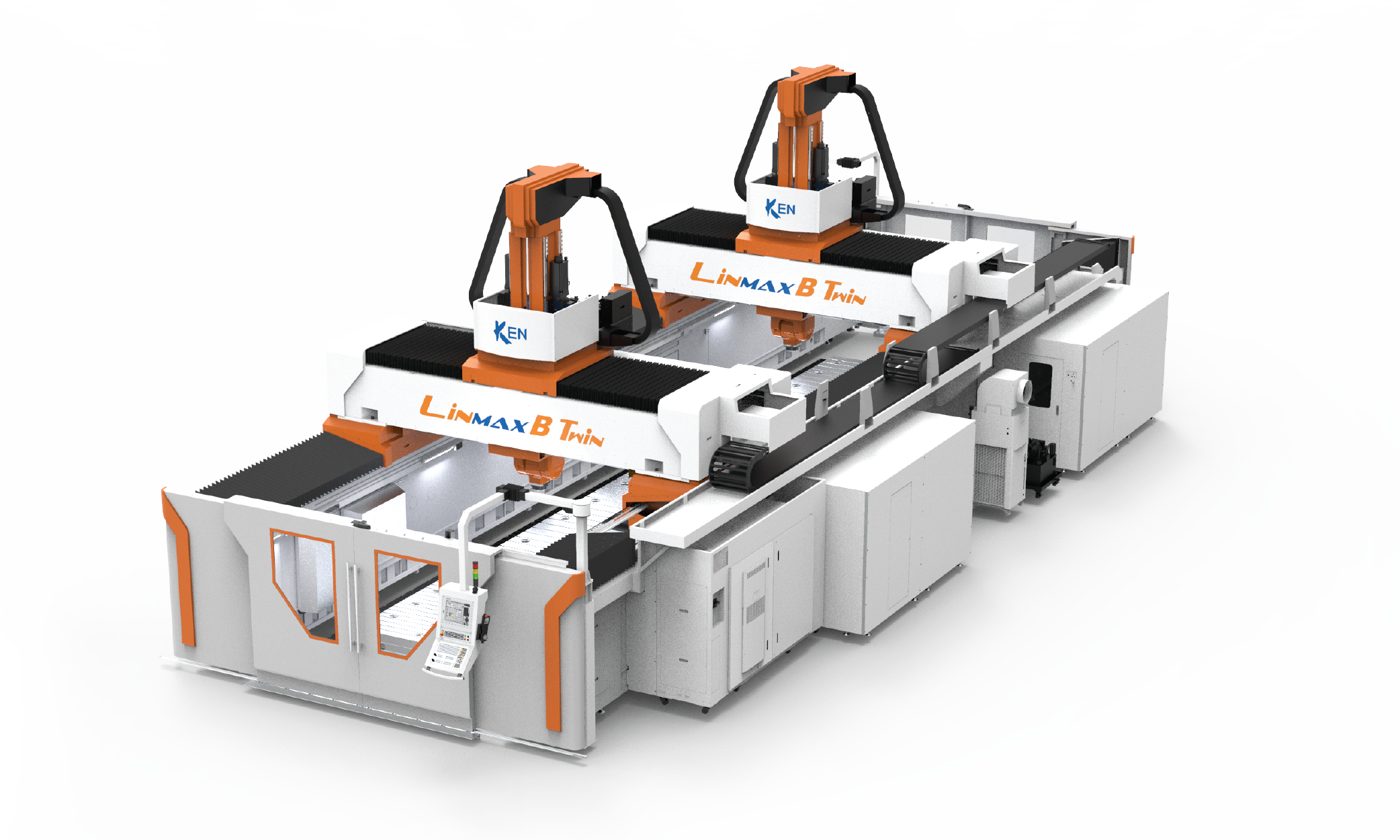

天車式雙橫梁高速龍門五軸加工中心
- 跨軌式雙橫梁設計
- 天車式龍門結構
- 箱中箱對稱式橫梁結構
- 直線電機驅動快移60m/min
- 歐洲力矩電機驅動二軸頭
| 機床型號 | 單位 | LinmaxBTwin22系列 | LinmaxBTwin25系列 | LinmaxBTwin30系列 | LinmaxBTwin35系列 | LinmaxBTwin40系列 | |
|---|---|---|---|---|---|---|---|
| X 軸行程 | mm | 3,200/4,000 or more | 4,000/5,000 or more | 4,000/5,000 or more | 5,000/6,000 or more | 6,000/8,000 or more | |
| Y 軸行程 | mm | 2,200 | 2,500 | 3,000 | 3,500 | 4,000 | |
| Z 軸行程 | mm | 1,000（選配1,250） | 1,000（選配1,250） | 1,000（選配1,250） | 1,000（選配1,250） | 1,000（選配1,250） | |
| 兩立柱門寬距離 | mm | 3,290 | 3,590 | 4,090 | 4,590 | 5,090 | |
| 工作臺 | |||||||
| 長度 | mm | X軸行程 | X軸行程 | X軸行程 | X軸行程 | X軸行程 | |
| 寬度 | mm | 2,000 | 2,200 | 2,700 | 3,200 | 3,700 | |
| T槽寬 | mm | 28 | 28 | 28 | 28 | 28 | |
| 承重 | kg/㎡ | 5,000 | 5,000 | 5,000 | 5,000 | 5,000 | |
| 進給速度 | |||||||
| X/Y/Z 軸進給速度 | mm | 60/ 60/ 50 | 60/ 60/ 50 | 60/ 60/ 50 | 60/ 60/ 50 | 60/ 60/ 50 | |
| 自動換刀 | |||||||
| 刀把形式 | type | HSK-A63/A100 | HSK-A63/A100 | HSK-A63/A100 | HSK-A63/A100 | HSK-A63/A100 | |
| 刀把數HSK-A63/A100 | pcs | 30/30 | 30/30 | 30/30 | 30/30 | 30/30 | |
| 刀把承重HSK-A63/A100 | kg | 7/15 | 7/15 | 7/15 | 7/15 | 7/15 | |
| 刀把HSK-A63/A100 | mm | 350/350 | 350/350 | 350/350 | 350/350 | 350/350 | |
| 刀把徑HSK-A63/A100 | mm | ?75/?125 | ?75/?125 | ?75/?125 | ?75/?125 | ?75/?125 |
天車式龍門結構
所有軸向皆運動于立柱上方，工作臺固定，加工件重量多少皆不影響切削響應。
立柱采高剛性設計
1. 跨軌式設計，所有軸向組件（X/Y/Z/B/C軸）皆在立柱上端移動。
2. 工件固定在工作臺上，所以工件的重量不會影響機器性能
3. 有限元分析優化設計，提供剛性和高速反應

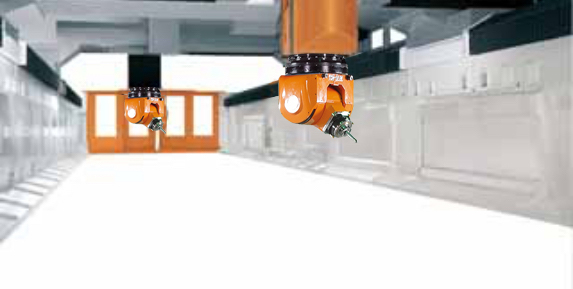

4. 雙橫梁設計,達到加工效應
2. 工件固定在工作臺上，所以工件的重量不會影響機器性能
3. 有限元分析優化設計，提供剛性和高速反應
4. 雙橫梁設計,達到加工效應
“箱中箱”對稱式橫梁結構設計
1. 減少跑中心的設計
1. 一般機床滑枕采側掛在橫梁上設計，會因車間環境溫度變化使機床主軸中心隨環境溫度變化而跑中心。
2. “箱中箱”對稱式橫梁結構設計，把車間環境溫度變化而造成的熱變位(跑中心)減至最小。
3. 環境溫度變化：機臺產生熱漲冷縮，主軸中心保持不變
2. “箱中箱”對稱式橫梁結構設計，把車間環境溫度變化而造成的熱變位(跑中心)減至最小。
3. 環境溫度變化：機臺產生熱漲冷縮，主軸中心保持不變
1. Z軸采絕對對稱性安座及頭部設計使機床的剛性及精度達到狀況
X/Y軸向采直線電機直接驅動
1. 直線電機直接驅動: 誤差 0.4 μm
1. 快移速度：60m/min
2. 高進給，高加/減速
3. 無背隙，零磨耗，永久的高精度
4. 結構簡單，維護成本低
5. 減去滾珠絲桿，螺帽聯接器，齒輪齒條會磨損的傳動機構
2. 高進給，高加/減速
3. 無背隙，零磨耗，永久的高精度
4. 結構簡單，維護成本低
5. 減去滾珠絲桿，螺帽聯接器，齒輪齒條會磨損的傳動機構

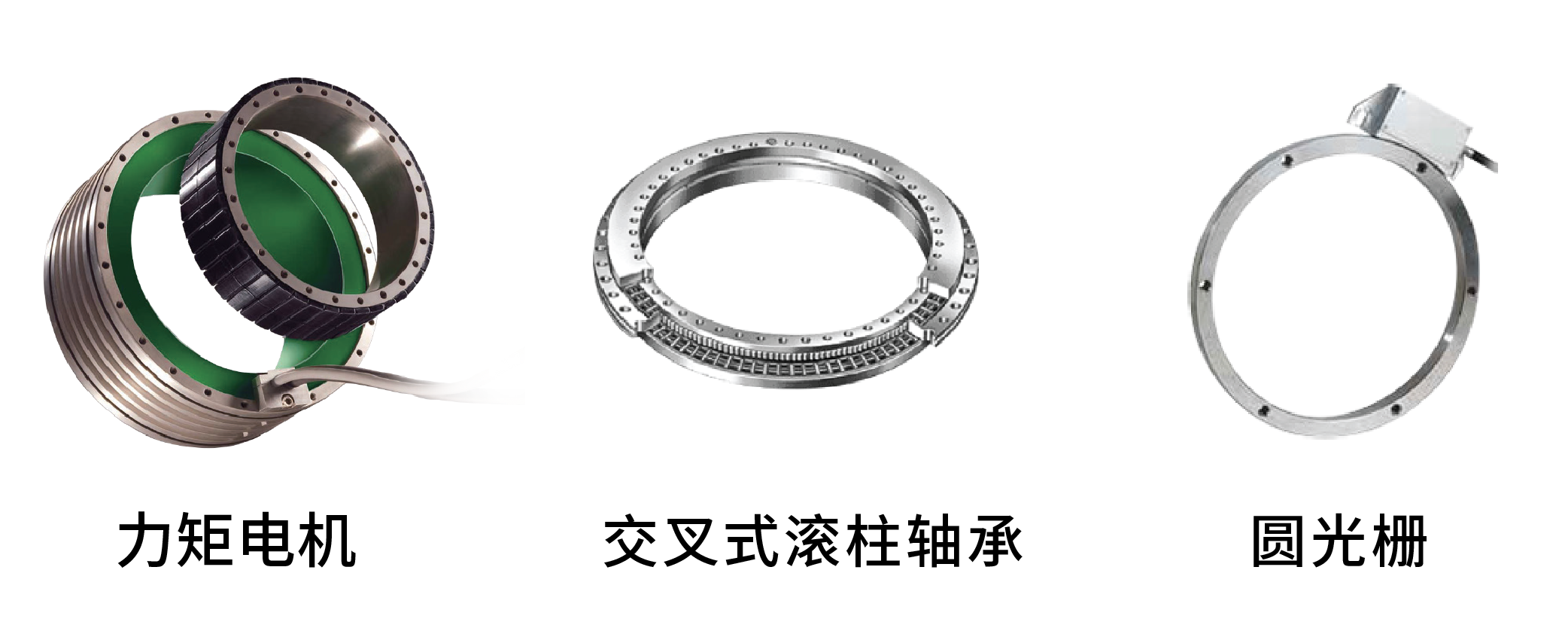

歐洲力矩電機驅動二軸頭
1. 高進給，高加/減速
2. 無背隙、零磨耗、永久的高精度
3. 結構簡單，維護成本低
4. 減去蝸輪蝸桿、齒輪、皮帶會磨損的傳動機構
5. 采用叉式模組化設計
6. 維修快速方便，降低維修成本
7. B/C軸采高剛性,交叉滾柱軸承確保高精度高剛性
8. B/C軸采油壓剎車可滿足任意位置的切削需求
2. 無背隙、零磨耗、永久的高精度
3. 結構簡單，維護成本低
4. 減去蝸輪蝸桿、齒輪、皮帶會磨損的傳動機構
5. 采用叉式模組化設計
6. 維修快速方便，降低維修成本
7. B/C軸采高剛性,交叉滾柱軸承確保高精度高剛性
8. B/C軸采油壓剎車可滿足任意位置的切削需求
HSK-A63 (24,000rpm) 叉式二軸頭
×
| 二軸頭參數 | 單位 | |
|---|---|---|
| 轉速 B/C | rpm | 50/50 |
| 扭矩 B/C | Nm | 1,422/1,396 |
| 剎車扭矩 B/C | Nm | 5,000/5,000 |
| 旋轉角度 B/C | degree | ±100°/±360° |
| 主軸 | Type | HSK-A63 |
|---|---|---|
| 主軸轉速 | rpm | 24,000 |
| 主軸功率 S1-100% (S6-40%) | kW | 42(55) |
| 主軸扭矩 S1-100% (S6-40%) | Nm | 67(87) |
