臺灣大前五軸 Rhino1250系列

來自大前機床(江蘇)有限公司

¥1000000.00

發布時間 2024-09-06 14:05:30 關注次數 71

大前機床(江蘇)有限公司

免費會員 2年

進入店鋪

店鋪留言

商家供應

圖文介紹產品參數 供應商信息

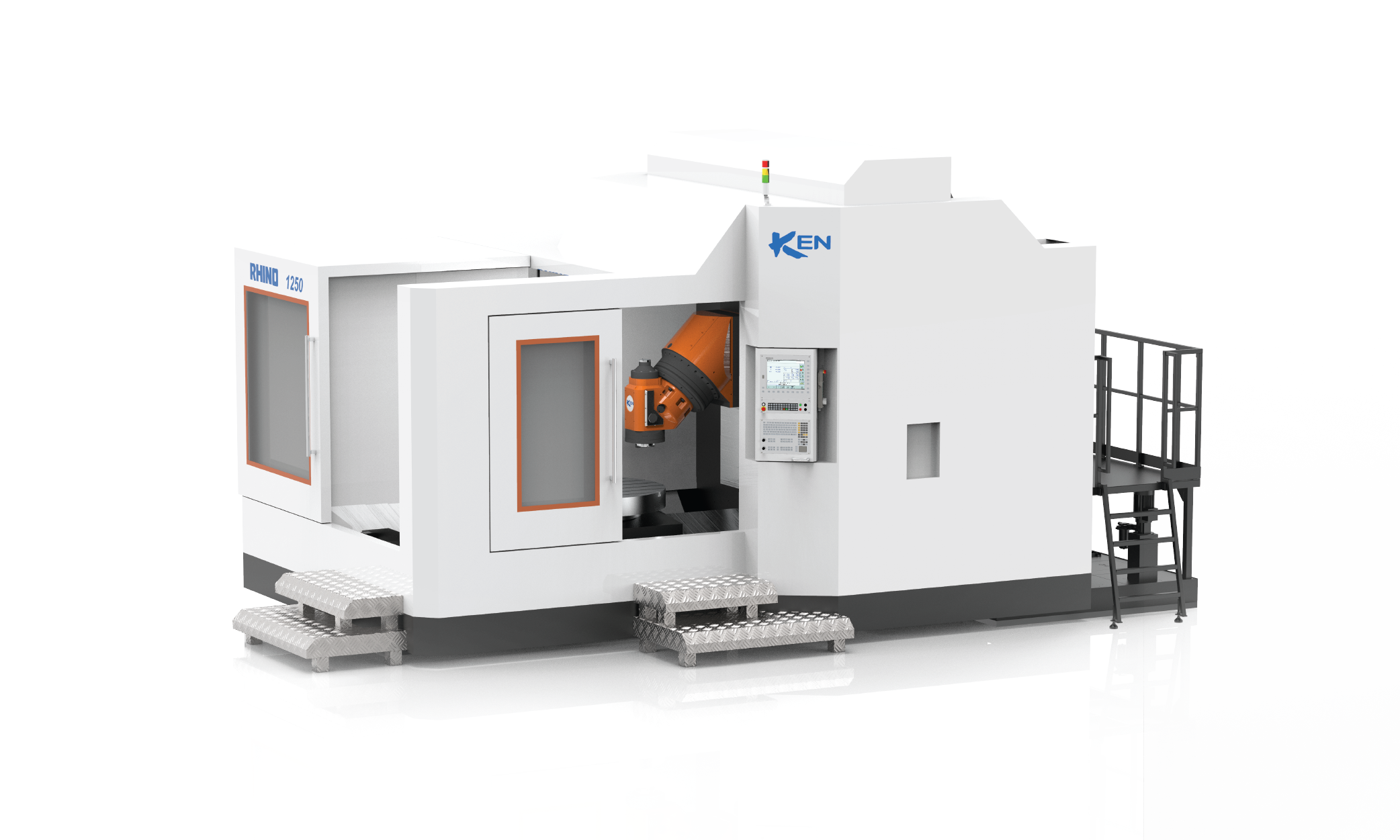

臥式五軸銑削加工中心

先進的箱中箱結構設計
X/Y/Z 三軸采《對稱式雙驅》設計
一體式底座設計
快送速度50m/min

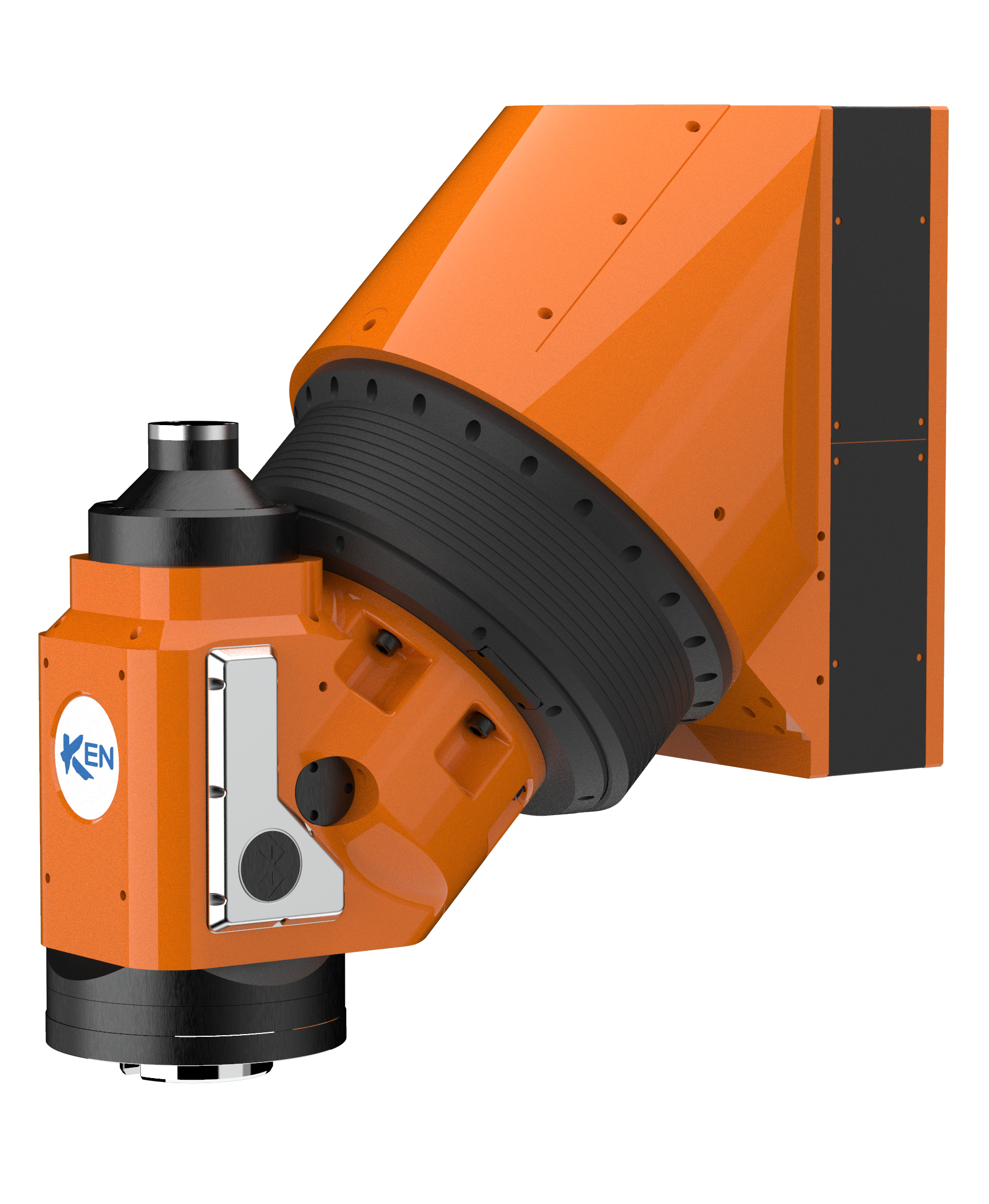

力矩電機驅動萬向五軸頭
力矩電機驅動旋轉工作臺

產品影片

加入詢問函

機床型號	單位	Rhino1250
X 軸行程	mm	1,450
Y 軸行程	mm	1,100
Z 軸行程	mm	1,200
主軸鼻端到工作臺的距離	mm	100 ~ 1,200
主軸鼻端到工作臺的距離(臥式)	mm	201.5 ~ 1,301.5
旋轉工作臺
直徑	mm	?1,250
承載	kg	3,000
轉速	rpm	50
進給速度
X/Y/Z 軸進給速度	mm	50 / 50 / 50
自動換刀系統
刀把形式	type	BT-50
刀把數	pcs	40
刀重量	kg	18
刀具長度	mm	400
刀具直徑	mm	?125

先進的箱中箱結構設計

1.藉由強力的《箱型立柱》作全支撐，保證《箱型鞍座》在作左、右高速及高加/ 減速切削加工時的高剛性和高精度。
2.Y 軸頭部在《箱型鞍座》上，在上、下的任何位置作切削加工時，都擁有高剛性和高精度。

三軸采用《對稱式雙驅》設計

1.《對稱式雙驅》即雙伺服電機直接驅動雙滾珠絲桿。
2.《對稱式雙驅》可提供高剛性和高速，高加/ 減速的切削性能，
可確保加工效率及滾珠絲桿的精度壽命。

X軸

1.X 軸采用三支重負荷滾柱直線導軌確保X 軸剛性
2.《箱型鞍座》在強力的《箱型立柱》上由三支重負荷直線導軌支撐，確保機床在作左、右高速，高加/ 減速的切削加工時的高剛性和高精度。

Y 軸

1.Y 軸《對稱式雙驅》實現高剛性與高精度
2.Y 軸頭部采《對稱式雙驅》設計，確保Y 軸頭部在《箱型鞍座》的上、下任何位置作切削加工時，可得到高速，高加/ 減速的切削加工精度和剛性。

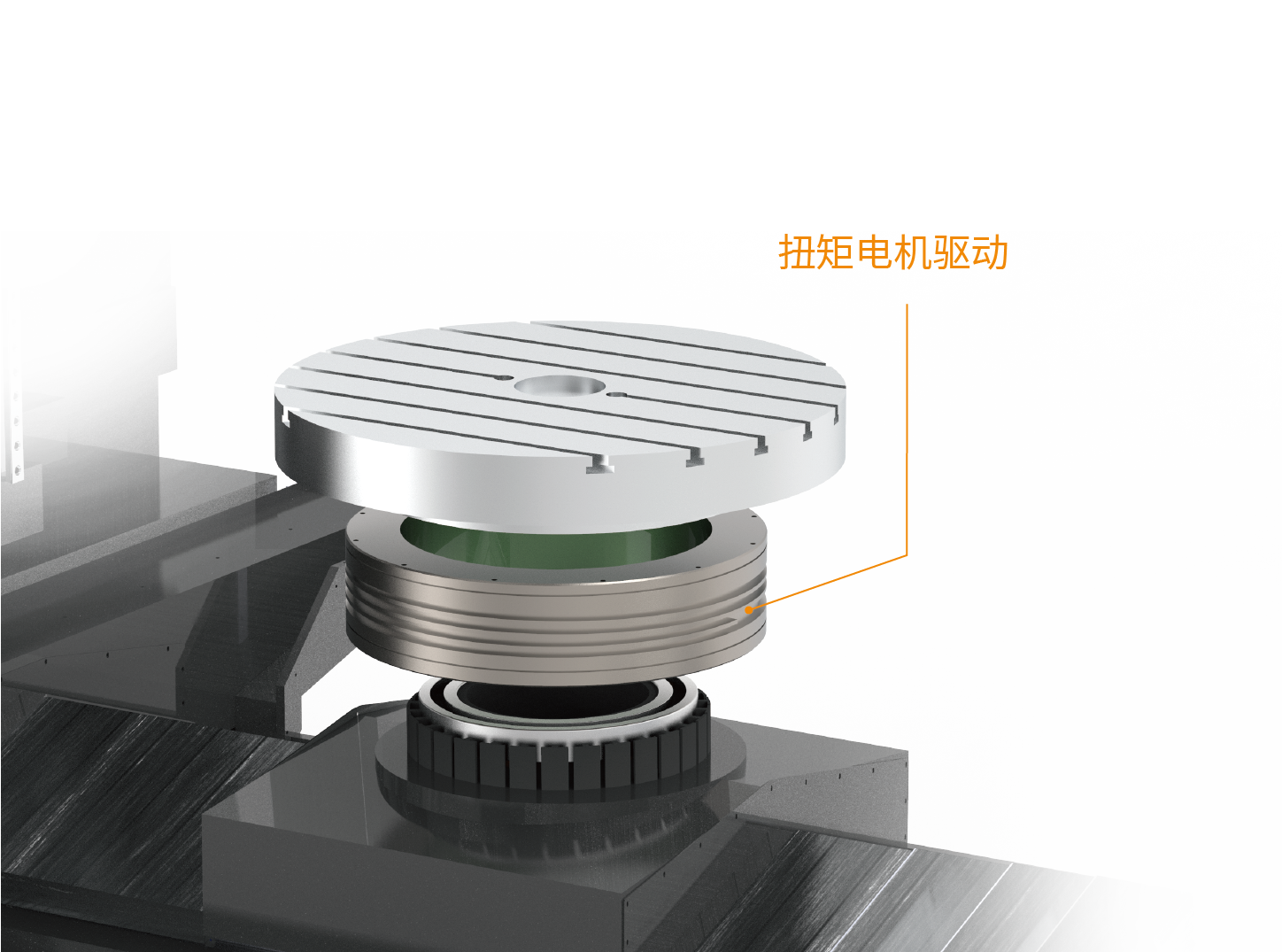

配置扭矩電機直接驅動，無齒輪磨耗，確保永久的高精度。
采用高剛性、高精度交叉滾柱軸承以確保其精度與剛性。
搭配萬向五軸頭執行五軸同動加工。
油壓煞車系統緊緊鎖住旋轉軸以滿足任何位置重切削的需求。
標配圓光柵以達到高精度加工。
內置循環冷卻回路，能長時間穩定運轉。

二軸頭型號	單位
轉速	rpm	50
最大扭矩	Nm	1,600
連續扭矩	Nm	980
剎車扭矩	Nm	4,000
旋轉角度	degree	±180°

主軸	Type	BT-50
主軸轉速	rpm	5,000
主軸功率	kW	30
主軸扭矩	Nm	750

品牌臺灣大前

型號臺灣大前五軸Rhino1250

類型五軸聯動加工中心

界面語言中文

安裝方式立式

刀具數量60

動力類型電動

適用行業通用

作用對象模具,航空,半導體

控制軸數5

產地江蘇

大前機床(江蘇)有限公司

公司類型私營有限責任公司
經營模式生產加工-私營有限責任公司
聯系人陳經理
聯系手機13524862403
聯系固話1352-4862403
公司地址常州市武進區潞城街道富民路280號

主營業務

臺灣大前五軸，臺灣大前，大前五軸

銷售熱線：135 2486 2403 臺灣維一五軸加工中心專枼制造廠臺灣大前聚集臺灣高品質專枼團隊，連結歐洲設計及關鍵零組件研發、制造、銷售各式大型五軸加工中心機種。亞洲維一，專注生產大型五軸加工中心的專枼制造廠 2009成立于臺灣 2012以中國市場為主開始生產制造 2016機臺出口至北美市場 2017機臺出口至歐洲市場 2018機臺出口至德國市場突破年產70臺大型五軸訂單 2021成立大前機床(江蘇)有限公司機臺出口至澳大利亞市場 2022年江蘇工廠開始投產，年產100臺將成為全世界最重要的大型五軸加工中心供應商。
