Neo-EX系列?新世紀戰略機型
1米——3米工作臺的標準化產品

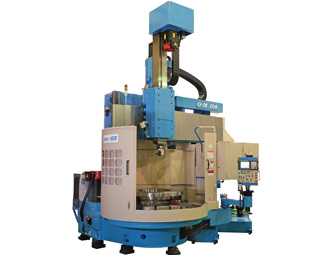

Neo-EX兩軸立式車床
OM立車產品中標準系列產品，屬于OM產品中面對主流立車加工客戶的21世紀戰略機型。
高剛性高精度低能耗標準化
標準配置：
- 手動四爪卡盤工作臺
- 12把刀具ATC
- 防護罩
- 標準刀座 1把
- 維護保養工具
- 基礎地腳
- 自動強制潤滑系統
- CNC系統 （FANUC 0iT）
- 排屑器
- 冷卻液系統
- 工作照明
- 三色信號燈
- X軸伸縮防護罩
- 電氣備件
- 橫梁定位裝置
- 工作臺潤滑油冷卻系統
- 自動斷電保護
選配項：
- 對刀測量系統
- 操作面板增高
- 油壓3爪卡盤工作臺
- 油壓卡盤高低壓切換
- 油壓6爪卡盤工作臺
- 工作臺電機功率增大
- ATC刀庫工具數增加
- X軸光柵尺
- Z軸光柵尺
- 插床加工功能
- 在線測量系統
- CAPTO刀座對應
| 項目 | 單位 | Neo-10EX | Neo-16EX | Neo-20EX | Neo-28EX |
|---|---|---|---|---|---|
| 工作臺直徑 | mm | φ1100 |
φ1600 |
φ2000 |
φ2800 |
| 最大車削直徑 | mm | φ1250 | φ2000 | φ2500 | φ3000 |
| 最大回轉直徑 | mm | φ1400 | φ2000 | φ2500 | φ3000 |
| 最大車削高度 | mm | 600/740 | 1500 | 2000 | 2000 |
| 最大承載重量 | Kg | 4000 | 8000 | 15000 | 20000 |
| 最大扭矩 | N.m | 13000 | 20000 | 27000 | 40000 |
| 最大切削力 | N | 25000 | 25000 | 25000 | 25000 |
| 滑枕行程 | mm | 800 | 1250 | 1250 | 1250 |
| ATC刀庫容量 | 把 | 12 | 12 | 12 | 12 |
| 工作臺回轉速度 | rpm | 1~420 | 1~300 | 1~200 | 1~130 |
| 橫梁上下移動量 | mm | 固定 | 800 | 1200 | 1200 |
