??立車產品中心您的位置：首頁 > 車產品中心 > Neo-DXNeo(α)-DX/SX系列 標準化龍門結構
??3米——6米工作臺的標準化產品
??標準化、通用化、高性價比大型機

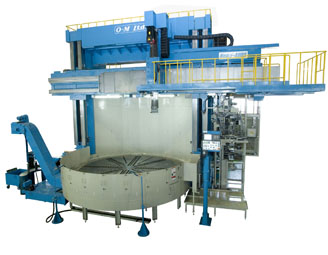

??Neo-DX/SX兩軸立式車床 / Neoα-DX/SX三軸立式車削中心
??根據市場對于大型機的需求，開發的大型標準化立式車床/立式車削中心產品。
??標準配置：
??手動四爪卡盤工作臺
??12把刀具ATC
??防護罩
??標準刀座 1把（NH1-140-32）
??維護保養工具
??基礎地腳
??自動強制潤滑系統
??CNC系統 （FANUC 0iT）
??排屑器
??冷卻液系統
??工作照明
??三色信號燈
??X軸伸縮防護罩
??電氣備件
??橫梁定位裝置
??工作臺潤滑油冷卻系統
??自動斷電保護
??選配項：
??對刀儀
??操作面板增高
??油壓3爪卡盤工作臺
??油壓卡盤高低壓切換
??油壓6爪卡盤工作臺 （連動3+3）
??旋徑增大
??工作臺電機功率增大
??ATC刀庫工具數增加
??交換工作臺APC
??X軸光柵尺
??Z軸光柵尺
??插床加工功能
| 項目 | 單位 | Neo-30DX | Neo-40DX | Neo-50DX | Neo-60DX | Neo-35SX |
|---|---|---|---|---|---|---|
| 工作臺直徑 | mm |
??φ3,000
|
φ4,000 |
φ5,000
|
φ6,000
|
φ3,500
|
| 車削直徑 | mm |
??φ4,000
|
φ5,000 | φ6,000 | φ7,000 | φ4,000 |
| 回轉直徑 | mm |
??φ4,000
|
φ5,000 | φ6,000 | φ7,000 | φ4,000 |
| 車削高度 | mm |
??2,500
|
3,000 | 3,000 | 3,000 | 3,000 |
| 承載重量 | Kg |
??20,000
|
30,000 | 40,000 | 50,000 | 30,000 |
| 扭矩 | N.m |
??41,000
|
100,000 | 130,000 | 148,000 | 100,000 |
| 切削力 | N |
??30,000
|
30,000 | 30,000 | 30,000 | 30,000 |
| 滑枕行程 | mm |
??1,250
|
1,500 | 1,500 | 1,500 | 1,500 |
| ATC刀庫容量 | 把 |
??12
|
12 | 12 | 12 | 12 |
| 工作臺回轉速度 | rpm |
??1～160
|
1~80 | 1~60 | 1~50 | 1~80 |
| 橫梁上下移動量 | mm |
??1,600
|
2,200 | 2,200 | 2,200 | 2,000 |
