供應油浸式試驗變壓器 YDJ-30/50 華電美倫

數量(臺)	價格
5	9000.00元/臺

最小起訂： 1臺
發貨地址：湖北武漢市
發布日期：2018-11-21
訪問量：764

咨詢電話：181-4051-4511

打電話時請告知是在機電之家網上看到獲取更多優惠。謝謝！

立即詢價立即拿樣

武漢華電美倫電力技術有限公司

實名認證企業認證

聯系人：王
手機：18140514511
電話：027-83389022

營業執照：已審核
經營模式：生產加工-私營有限責任公司
所在地區：湖北武漢市
家家通積分：385分

進入旺鋪手機旺鋪

詳細參數
品牌	華電美倫	型號	YDJ-30kvA,50kv
電源相數	單相	導電材質	銅線
冷卻方式	油循環風（水）冷式	防潮方式	密封式
電壓比	500,1,1000,1	產地	武漢

產品詳情

YDJ-30kva/50kv高壓耐壓機,MLXC/MLTC/MLDC高壓耐壓機控制箱/臺、高壓耐壓試驗臺、交直流高壓耐壓機華電美倫標準編號:DL/T 848.2-2004,高壓試驗裝置通用技術條件：工頻高壓試驗裝置適用于電力系統、電網地鐵、鐵路發電廠、工礦企業、石油化工、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻耐高壓測試儀的絕緣強度耐壓試驗。

產品特性

高壓耐壓機華電美倫嚴格品質管控，確保品質安全穩定采用進口先進設備打破蘇聯模式，體積非常輕便！采用新日鐵硅鋼片,鐵損低，磁感應強度高，沖片性好，CD鐵芯睡式設計提高防震能力，華電美倫電力技術內注25#專用變壓器絕緣油經過3道高溫真空過濾,MIN進口新型密封圈防滲漏機理,使高壓試驗變壓器絕緣性能更強,壽命更長,經久耐用.霍利韋爾HONEYWELL特別設計了自動數字式過電流保護裝置。美倫聲光報警，過流過壓保護裝置，時間計算功能。體積輕，維修方便，特別適合現場環境惡劣條件下使用。

技術參數

額定容量：2-1000KVA

單臺額定輸出電壓：（AC）50、100、150、200、300、400、650KV

（DC）70、140、210KV

變壓比：500/1、1000/1、1500/1、2000/1、3000/1

變壓比誤差：＜±1%

阻抗電壓：＜8%

YDJ-20KVA/100KV交流直流高壓耐壓機,TDM交流高壓耐壓機油浸式交直流耐壓機價格,變壓器工頻耐壓試驗臺、TDM-35KVA/50KV高壓耐壓家廠家,YDQ-100KV防滲漏油浸交流直流耐壓機型號,YDJ絕緣筒式試驗變壓器、異形直流高壓試驗變壓器，YDJ-25/100KV高壓試驗變壓器變壓器耐壓試驗變壓器，YDQ交流串級試驗變壓器,GYC-10/50高壓耐壓機、GYC-30/100KV干式高壓試驗變壓器,YDQ-20KVA/100KV充氣式工頻高壓試驗變壓器.，工頻高壓耐壓試驗變壓器。工頻高壓耐壓測試儀/耐壓機價格、耐壓機市場、耐壓機廠家、耐壓機配置、耐壓機用途、耐壓機作用

?一、產品概述
YDJ-10/50KV交流高壓耐壓機是一種新型高壓測試設備，本系列產品采用CD鐵芯睡式設計提高防震能力，初級繞組和高壓繞組同軸繞制在鐵芯上，從而減少漏磁通，增大繞組間的耦合。產品的整體結構緊湊，通用性強，使用攜帶方便，適用于電力系統及電力用戶在現場檢測各種高壓電器設備的絕緣性能，是電力設備檢測及預防性試驗所必備的試驗儀器。
YDJ-10KVA/50系列交流耐壓機除了可于交流工頻耐壓試驗，如果配以同等電壓等級和同等容量的濾波電容、硅堆及高壓直流微安表，美倫便可組裝成直流高壓試驗裝置，可以測量高壓直流泄漏電流。

?二、型號含義

?三、原理圖

?四、結構（面板布置）

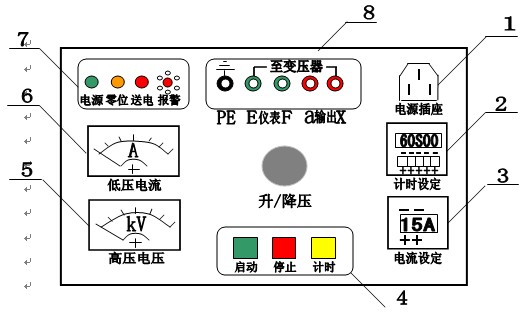

圖2：?MLXC試驗變壓器控制箱面板布置

??????? 1—電源插座???????????????? 2—數顯時間繼電器

??????? 3—電子電流整定器???????? 4—啟動、停止、計時按鈕

??????? 5—高壓電壓指示表???????? 6—低壓電流指示表

??????? 7—信號燈、報警閃光燈????8—接線柱

?圖3：MLTC試驗變壓器控制臺面板布置

??????????????? 1—燈、報警閃光燈?????????? 2—報警器出音孔

??????????????? 3—電流保護繼電器?????????? 4—高壓電壓指示表

??????????????? 5—數顯時間繼電器???????? ? 6—啟動、停止、計時按鈕

??????????????? 7—低壓電流表

?五、技術要求
1、試驗變壓器使用環境要求：
1.1 輸入電壓：交流220V或380V，50Hz；
1.2 環境溫度：-40℃～40℃；
1.3 相對濕度：≤85%（環境溫度為25℃時）；
1.4 不含有化學性氣體及蒸汽的環境中；
1.5 無性危險的氣體中；
1.6 不受雨水浸入的場合下。
2、美倫技術參數

?型號規格	容量KVA	低壓輸入		交流高壓輸出		直流高壓輸出 ? kV	測量 ? 變比
?型號規格	容量KVA	電壓 ? V	電流 ? A	電壓 ? kV	電流 ? mA	直流高壓輸出 ? kV	測量 ? 變比
YDJ-1.5/50	1.5	200	7.5	50	30	70	500
YDJ-3/50	3	200	15	50	60	70	500
YDJ-5/50	5	200	25	50	100	70	500
YDJ-10/50	10	200	50	50	200	70	500
YDJ-20/50	20	400	28	50	400	70	500
YDJ-30/50	30	400	43	50	600	70	500
YDJ-50/50	50	400	72	50	1000	70	500
YDJ-10/100	10	200	50	100	100	140	1000
YDJ-20/100	20	400	28	100	200	140	1000
YDJ-30/100	30	400	43	100	300	140	1000
YDJ-50/100	50	400	72	100	500	140	1000
YDJ-100/100	100	400	144	100	1000	140	1000
YDJ-20/150	20	400	28	150	133	210	1000
YDJ-30/150	30	400	43	150	200	210	1000
YDJ-50/150	50	400	72	150	333	210	1000
YDJ-100/150	100	400	144	150	666	210	1000
YDJ-150/150	150	400	216	150	1000	210	1000
YDJ-50/200	50	400	72	200	250	?	1000
YDJ-100/200	100	400	144	200	500	?	1000
YDJ-200/200	200	400	288	200	1000	?	1000
YDJ-50/300	50	400	72	300	166	?	1000
YDJ-100/300	100	400	144	300	333	?	1000
YDJ-200/300	200	400	288	300	666	?	1000
YDJ-300/300	300	400	433	300	1000	?	1000

注：1、我公司YDJ系列試驗變壓器單臺/MLXC試驗變壓器控制箱可做到交流350kV,容量300kVA；
2、如果用戶需要，我廠生產的YDJ系列試驗變壓器，抽出200V的串級抽頭，串級高壓試驗變壓器串級試驗變壓器可將二臺或三臺串級成交流100kV、150kV、200kV、350kV的高電壓。也可根據用戶的需要，在高壓繞組中抽出5～20kV的中壓抽頭，供高壓電機交流耐壓試驗；
3、表格中"直流高壓輸出"一欄，為交直流兩用試驗變壓器的直流高壓輸出值；
4、我公司還可根據用戶的要求，定制各種特殊規格的高壓試驗變壓器。

?六、操作步驟
1、按接線原理圖連接好引線，并將變壓器和控制箱可靠接地；
2、試驗前，檢查各部位的接線是否接觸良好，并檢查控制箱的調壓器是否調至"零"位；
3、接通電源，綠色指示燈亮，按下啟動按鈕，紅色指示燈亮，表示變壓器已通電，等待升壓；
4、順時針勻速旋轉調壓器手柄，進行升壓，并密切注意儀表指示以及試品的情況；
5、試驗完畢后，應迅速將電壓降至零位，并按下停止按鈕，然后切斷電源，解開試驗引線。

YDJ油浸式輕型高壓試驗變壓器,MLXC/MLTC/MLDC試驗變壓器控制箱/臺、工頻高壓耐壓試驗臺、試驗變壓器華電美倫標準編號:DL/T 848.2-2004,高壓試驗裝置通用技術條件：工頻高壓試驗裝置適用于電力系統、電網地鐵、鐵路發電廠、工礦企業、石油化工、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度耐壓試驗。

產品特性

試驗變壓器華電美倫嚴格品質管控，確保品質安全穩定采用進口先進設備打破蘇聯模式，體積非常輕便！采用新日鐵硅鋼片,鐵損低，磁感應強度高，沖片性好，CD鐵芯睡式設計提高防震能力，華電美倫電力技術內注25#專用變壓器絕緣油經過3道高溫真空過濾,MIN進口新型密封圈防滲漏機理,使高壓試驗變壓器絕緣性能更強,壽命更長,經久耐用.霍利韋爾HONEYWELL特別設計了自動數字式過電流保護裝置。美倫聲光報警，過流過壓保護裝置，時間計算功能。體積輕，維修方便，特別適合現場環境惡劣條件下使用。

YDJ交流耐壓機由耐壓機高壓試驗變壓器和MLXC/MLTC/MLDC試驗變壓器控制箱/臺組成、工頻耐壓試驗臺、試驗變壓器華電美倫標準編號:DL/T 848.2-2004,高壓試驗裝置通用技術條件：工頻高壓試驗裝置適用于電力系統、電網地鐵、鐵路發電廠、工礦企業、石油化工、郵電部門、科研單位等，對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度耐壓試驗。?
產品特性?
電動機交流耐壓機華電美倫嚴格品質管控，確保品質安全穩定采用進口先進設備打破蘇聯模式，體積非常輕便！采用新日鐵硅鋼片,鐵損低，磁感應強度高，沖片性好，CD鐵芯睡式設計提高防震能力，華電美倫電力技術內注25#專用變壓器絕緣油經過3道高溫真空過濾,MIN進口新型密封圈防滲漏機理,使高壓試驗變壓器絕緣性能更強,壽命更長,經久耐用.霍利韋爾HONEYWELL特別設計了自動數字式過電流保護裝置。美倫聲光報警，過流過壓保護裝置，時間計算功能。體積輕，維修方便，特別適合現場環境惡劣條件下使用。?
技術參數?
額定容量：20KVA-50KVA
單臺額定輸出電壓：（AC）50、100
（DC）70、140

變壓比：1000/1、
變壓比誤差：＜±1%

阻抗電壓：＜8%?

YDJ/TDM系列交流耐壓機，高電壓耐壓機，高電壓耐壓測試儀，工頻耐壓測試儀，工頻耐壓機，打耐壓設備，電機耐壓設備，電機繞組高電壓耐壓機，電動機交流耐壓機工頻試驗變壓器。工頻耐壓測試儀?
YDJ/TDM系列交流高壓耐壓機，高電壓耐壓機，高電壓耐壓測試儀，工頻高壓耐壓測試儀，工頻高壓耐壓機，打高壓耐壓設備，電機高壓耐壓設備，耐壓機價格、耐壓機市場、耐壓機廠家、耐壓機配置、耐壓機用途、耐壓機作用、電機繞組高電壓耐壓機，電動機高壓交流耐壓機工頻試驗變壓器。武漢工頻耐壓測試儀?
