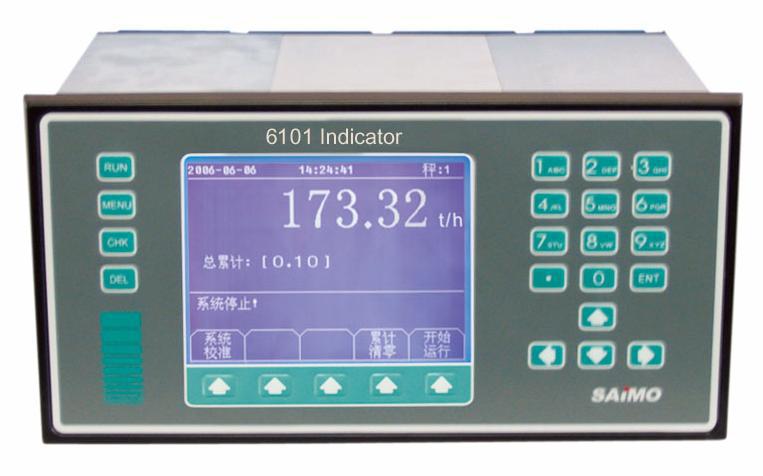

圖1-1 FH-06(6105-S5)給料機稱重儀表面板安裝型

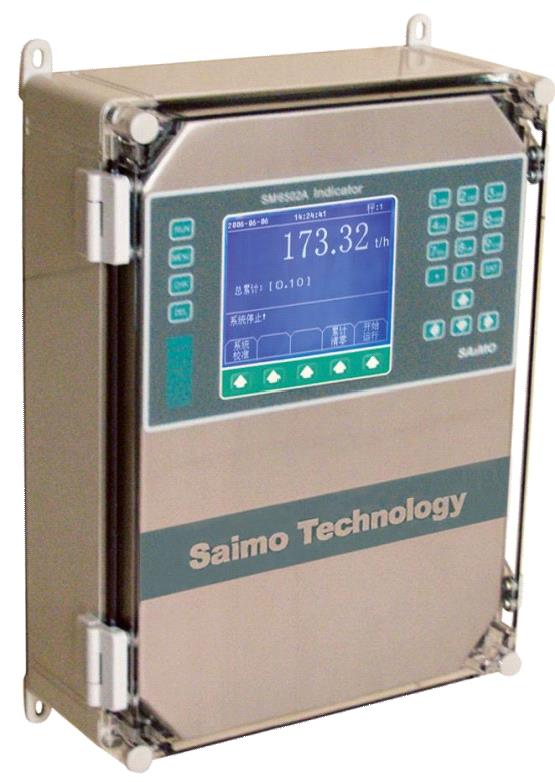

圖1-2 FH-06(6105-S5)給料機稱重儀表現場安裝型



性能參數
（a）中英文菜單顯示
（b）稱重功能
·儀表可同時與8個350Ω負載相連接，并獲取一個速度傳感器傳來的信號，計算出流量和累計量。
·儀表可完成自動零點校準。
（c）環境參數
·室內/室外安裝地點應盡可能靠近稱重傳感器，注意防塵，防潮。
·儲存溫度 -40℃ — +70℃
運行溫度 -10℃ — +50℃
·最大相對濕度 95%
（d）電源
·110/220/240 VAC，+10%，-15%；50/60Hz，
·保險絲0.5A
·EMI/RFI濾波器
（e）稱重傳感器
·儀表提供10VDC±10%，500mA 激勵電源，可并聯8個稱重傳感器
·靈敏度 0.5mV/V – 3.5mV/V
·最大輸入信號 33mV
·稱重傳感器保護接地
·電纜距離大于60米（不超過900米）時采用激勵補償電路
跳線選擇本地或遠程補償
（f）主板數字輸入端口
儀表主板提供12個可編程輸入端口，接收干觸點開關信號。
（g）主板數字輸出端口
儀表主板提供12個可編程輸出端口。
其中第11路輸出為固態繼電器輸出，用戶選配。
可指定AC輸出（24~280V AC,3amps）或DC輸出（5~60V DC,3amps）。其余繼電器干觸點輸出(250V AC,5amps)。
（h）外殼
面板安裝型： 金屬殼體
現場安裝型： 具有金屬殼體和塑料殼體兩種類型
防護等級IP65
儀表功能
FH-06(6105-S5)給料機稱重儀表是專為配合皮帶秤設計的，可以滿足所有測量和控制功能的需要。
所有功能的軟件部分都固化到存儲器芯片中，當用戶安裝了可選的擴展板或者操作者通過鍵盤選擇，儀表將自動打開相應的功能。
FH-06(6105-S5)給料機稱重儀表有功能強大和人性化設計的操作界面，便于操作人員通過鍵盤進行選擇功能項、參數設定、操作和維護。
FH-06(6105-S5)給料機稱重儀表功能主要分為以下幾個方面：
·測量功能
·監測功能
·打印功能
·通信功能
測量功能
1、瞬時流量計算
稱重傳感器輸出表示單位皮帶長度的重量信息（公斤/米）與速度傳感器輸出表示皮帶速度（米/秒）相乘，這個結果就是瞬時流量（公斤/米*米/秒=公斤/秒）。瞬時流量可以通過乘以一個適當?shù)某?shù)，從而轉換成一個工程單位值（公斤/小時或噸/小時等）。通過適當?shù)乃p濾波器分別提供給流量顯示和電流輸出。
2、流量累計
累計量是單位長度的重量與運行長度的積算，然后再將其轉化成工程單位。
3、自動調零和自動調間隔
準確計算皮帶長度，儀表通過計算速度傳感器發出的脈沖數（一個脈沖代表一段特定的皮帶長度），在累計到要求的脈沖數時，儀表結束校準測試，把理論值與實際累計值相比較（用0和調零結果進行比較），并且計算校準常數。
校準常數是物料校準值乘一個系數的計算結果。
——電子校準（R-Cai）
允許操作人員在秤架上沒有鏈碼或掛碼的情況下進行校準，電子校準檢查了包括稱重傳感器在內的所有線路，它由一個精密電阻使稱重傳感器電阻橋不平衡來實現的。校準常數是在初始設置中輸入的稱重傳感器和秤數據基礎上計算出來的。
——掛碼校準
要求用標準砝碼放在秤架上
——鏈碼校準
把用以校準的鏈碼放在皮帶上，這種方法最接近實際工作狀態。
——物料校準
通過在秤上輸送已知重量的物料來完成皮帶秤的物料校準，物料必須在高精度靜態秤上稱量。
4、自動零點跟蹤（AZT）
在皮帶運行時，流量低于預定值，儀表按照以下步驟進行調零
——完成一個測試周期的自動調零
——只要流量繼續低于AZT預定值，就不斷重復以上零點校準。
“零點跟蹤”功能有最大限值“跟蹤范圍”，它是在“系統數據”菜單項中用百分?jǐn)?shù)（%）來設定。
5、電流輸出信號
可選電流輸入/輸出擴展板以獲得電流輸出信號，信號代表以下參數：
——流量
——皮帶載荷
——皮帶速度
監測功能
FH-06(6105-S5)給料機稱重儀表具有以下監測功能：
——狀態提示
——過程報警
——設定錯誤
——設備故障
儀表報警包括：內部檢測產生的硬件故障或設定故障報警，同時也提供以下報警：
·皮帶打滑（可選安裝兩個速度傳感器）
·高低流量、高低速度和高低負載報警
顯示屏上可以看到報警信息，通過鍵盤、數字輸入信號或串行通訊線來確認并清除報警，為避免由于瞬時外界干擾產生誤報警，報警可以設置延時。每個報警可以設定為報警、設備急?；蚝雎詧?bào)警。
打印功能
通過可選的通訊板連接串口打印機。
通訊功能
·串行通訊
通訊協議使得遠程智能設備能夠讀取并最終修改寄存器的內容。
在通訊過程中，F(xiàn)H-06(6105-S5)給料機稱重儀表始終作為一個從設備，也就是說它只響應在線主設備的指令，但從不主動向外發送信息。
