產品詳情
|

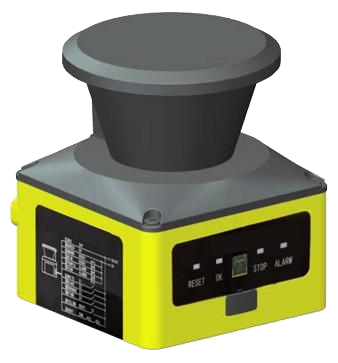

·?OLM 4101 型激光雷達基于脈沖激光測距原理 ·?通過旋轉掃描實現角度276° ·?保護距離3米可調 ·?支持用戶自定義16×3組不同形狀的防區，安全輸出 ·?可提供功能安全輸出
|
| ▊ | 產品介紹 |
|

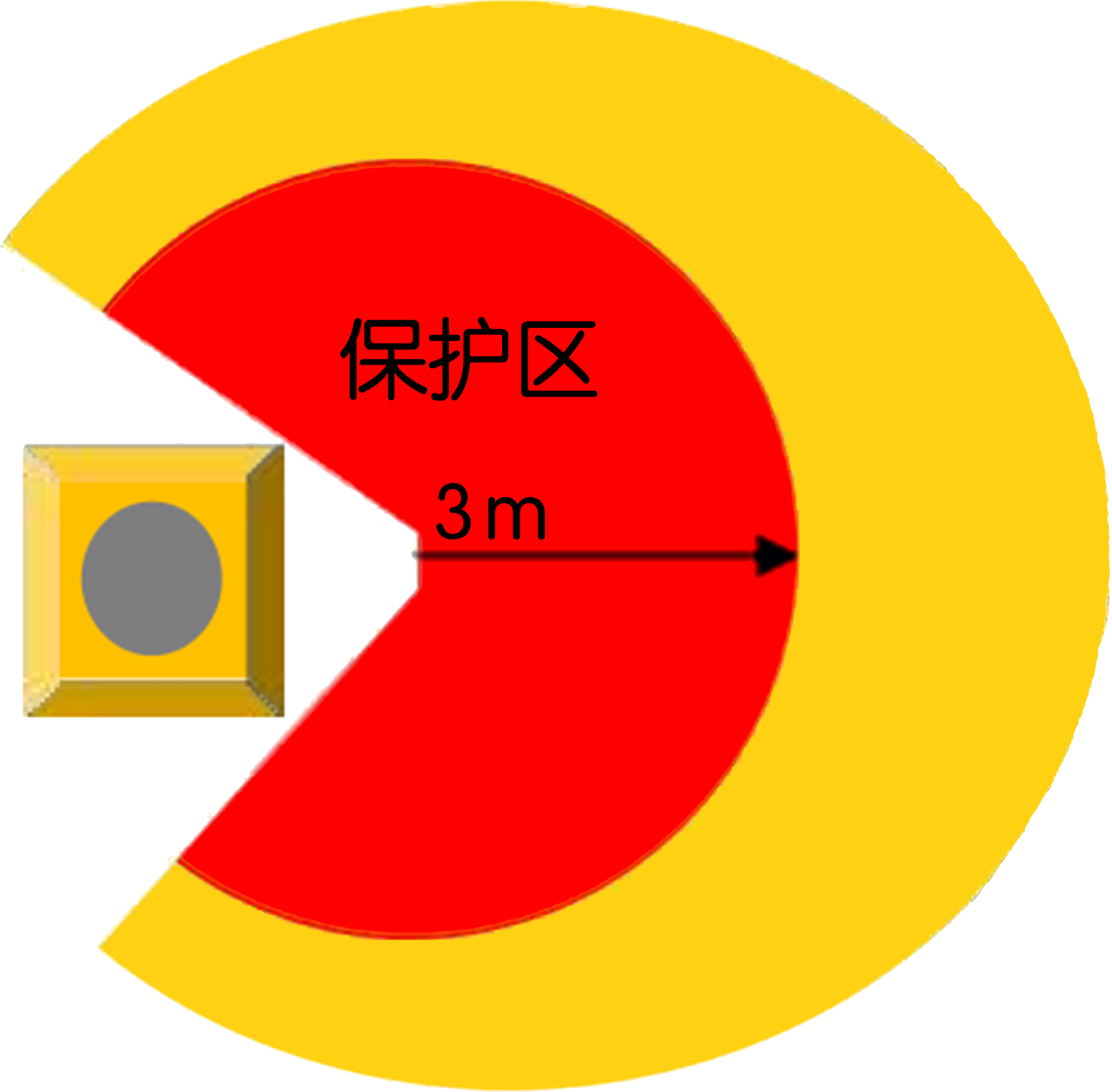

·?提供實時危險區域檢測 ·?長達3米不規則安全檢測保護 ·?可根據現現場環境設置避障 ·?應用于能安全輸出的停止設備 |
|
|
預警區 ·?預警區域可根據現場環境設置避障 ·?應用于能安全輸出的停止設備 |
| ▊ | 規格型號 |
|
產品名稱 |
型號 |
檢測半徑 |
掃描角度 |
輸出形式 |
|
安全激光掃描儀 |
OLM4101系列 |
4m@1.8%反射率 |
276° |
PNP |
|
垂直落地支架 |
OLM4101-ZJ40 |
水平保護支架，落實安裝支架， |
||
|
電源線 |
5M?贈送 |
|
|
|
|
編程線 |
贈送 |
|
|
|
|
說明 |
|
|
|
|
|

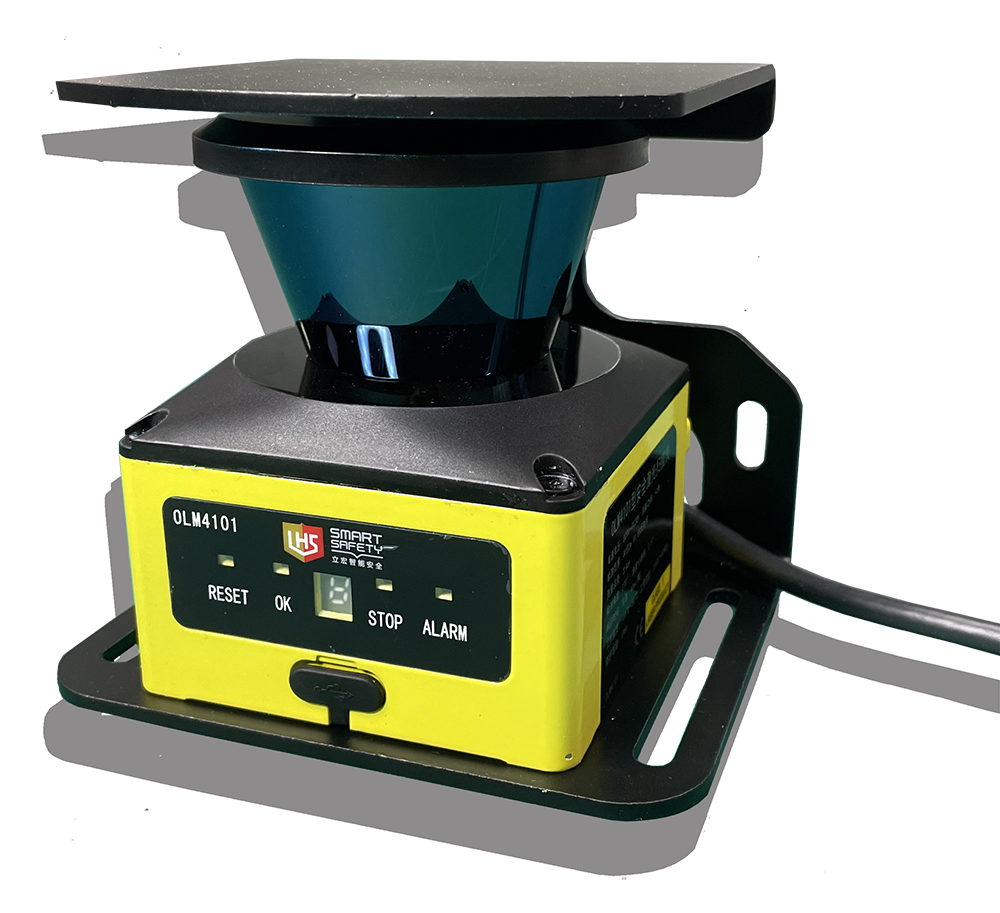

激光掃描儀主體
|

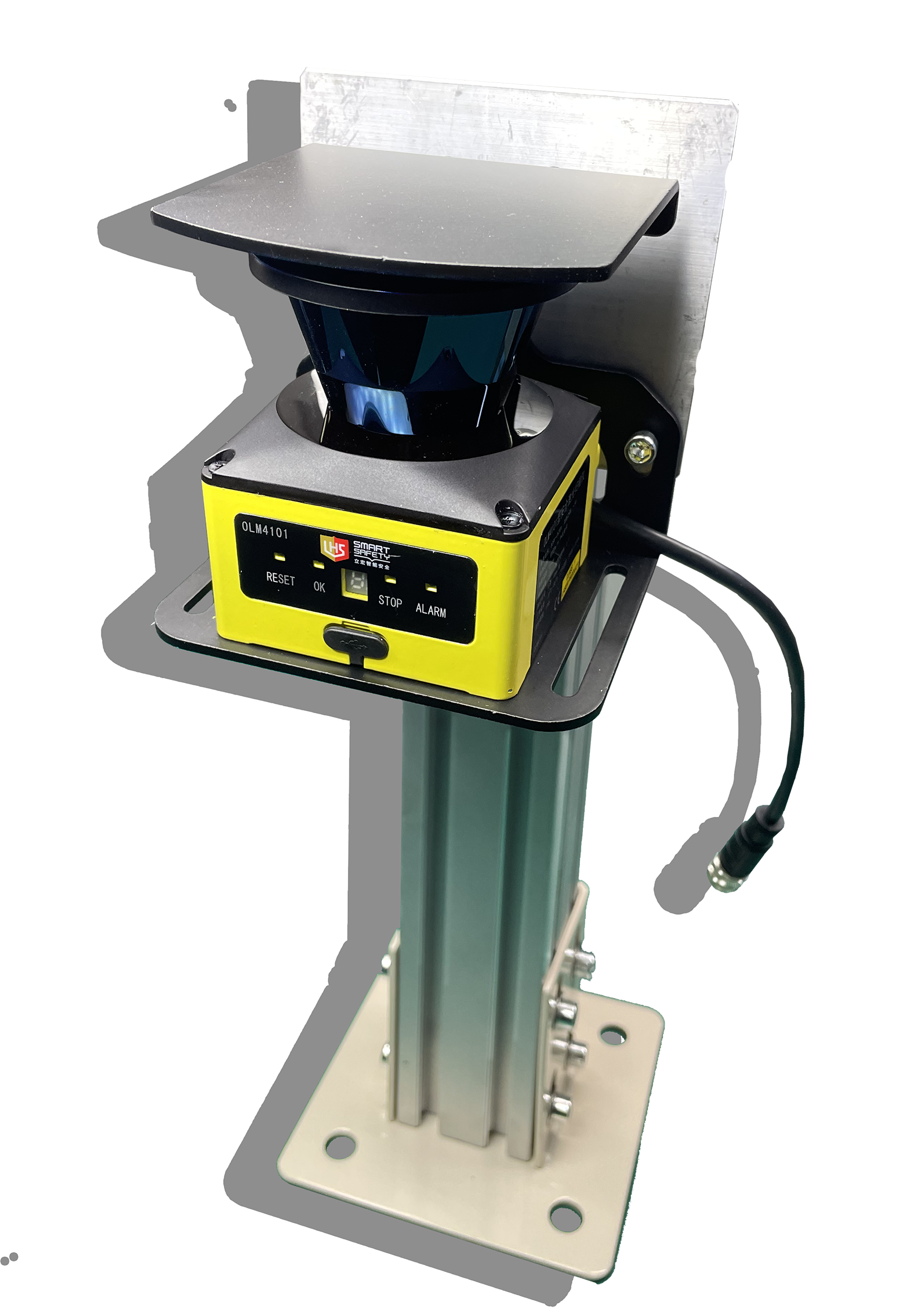

落地安裝支架
|

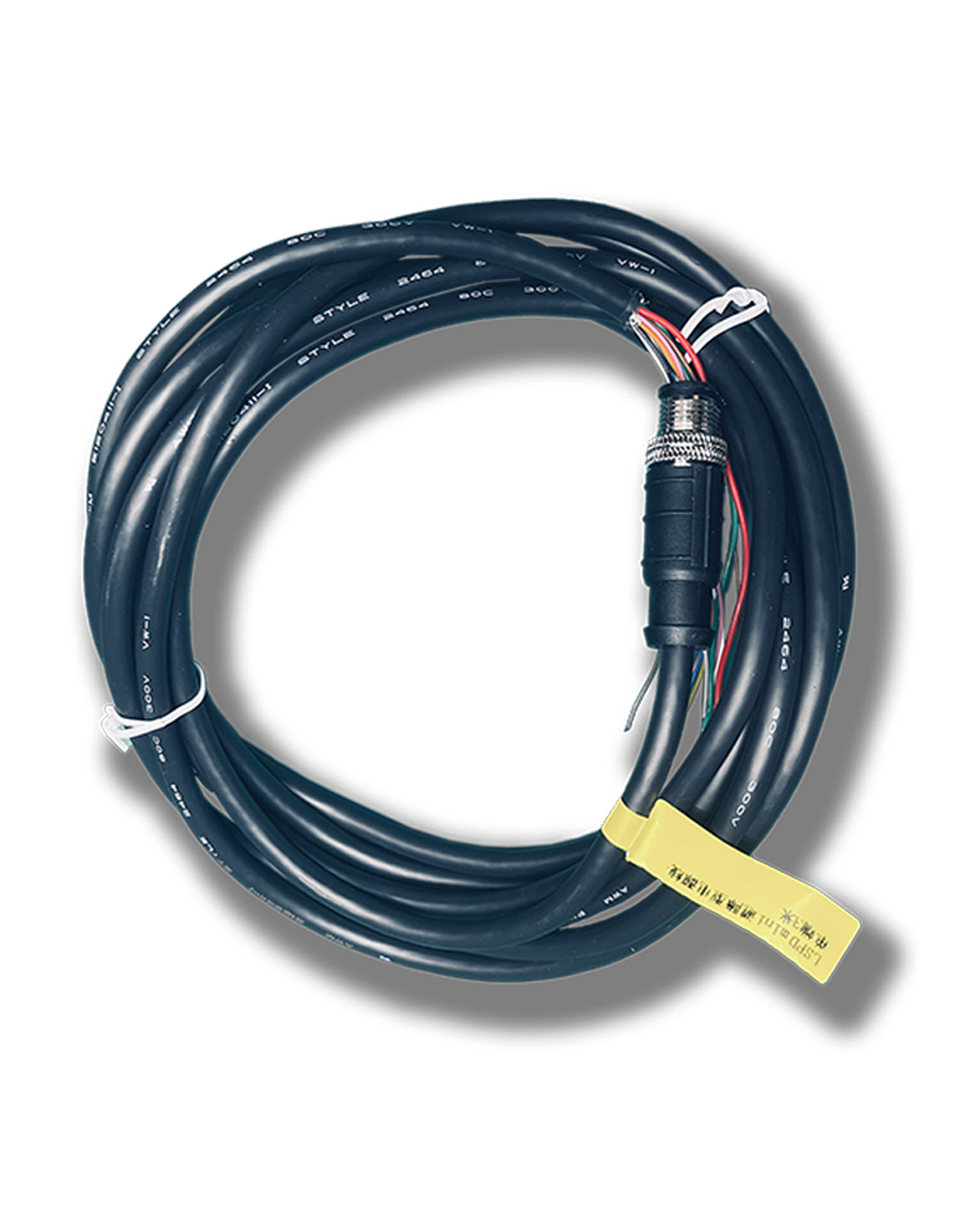

?電源線
|

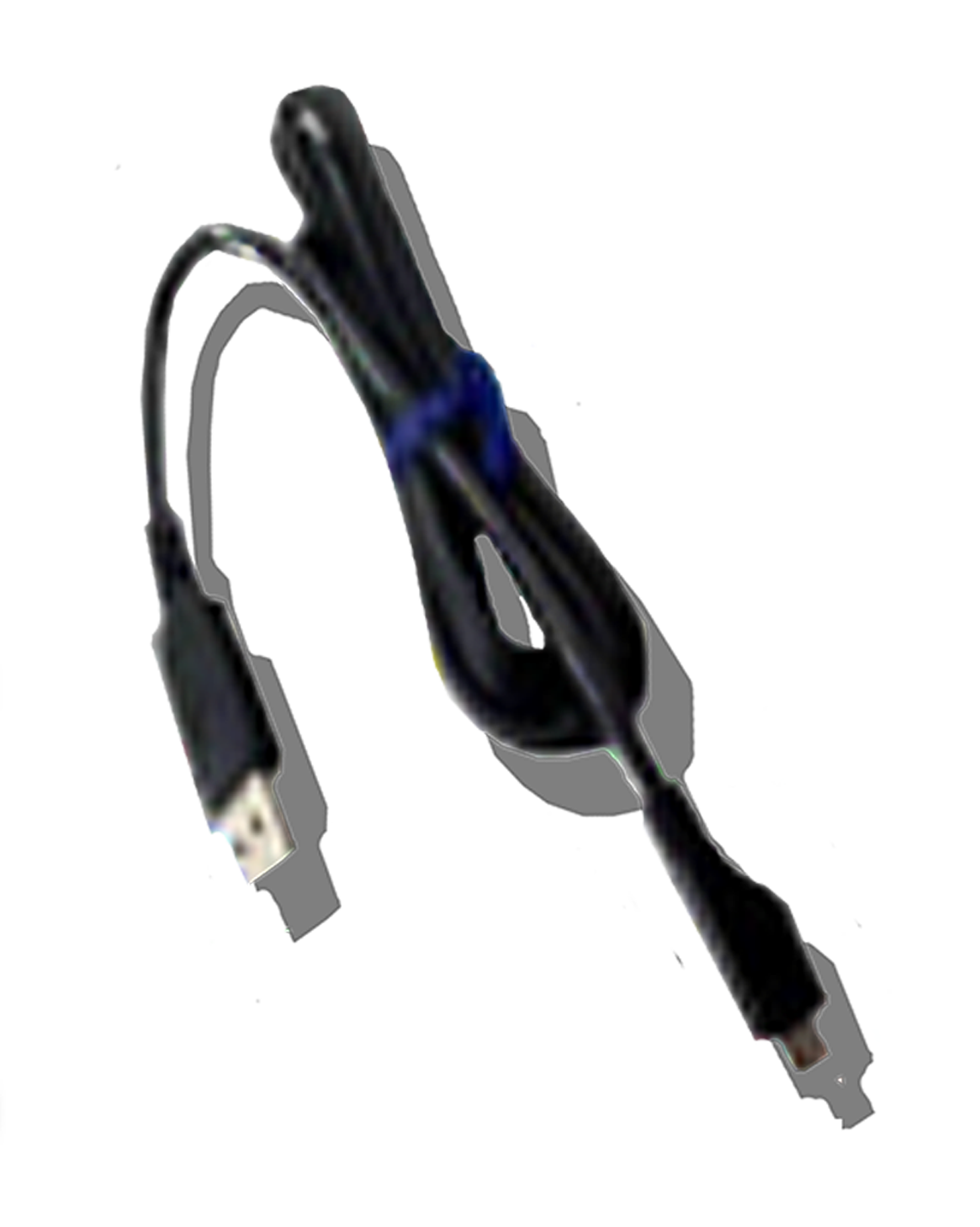

編程線
|
| ▊ | 典型布線圖 |
| ▊ | 技術參數 |
|
光學特征 |
|||
|
激光光源 |
波長905n，一類激光產品 |
||
|
檢測半徑 |
30m@10%反射率 |
||
|
掃描角度范圍 |
276°/360° |
角度分辨率 |
默認0.12°@25Hz，可配置（最小0.06度@10Hz） |
|
刷新頻率 |
25Hz（默認，可配置） |
||
|
測量誤差 |
≤25mm（典型值） |
重復精度 |
±6mm@1sigma |
|
電氣/機械參數 |
|||
|
工作電壓 |
DC11V~DC28V |
||
|
上電啟動時間 |
8s（典型值） |
||
|
功耗 |
8W（典型值） |
||
|
輸出形式 |
PNP輸出+以太網輸出 |
||
|
外形尺寸 |
100×100×115mm |
||
|
環境特征 |
||
|
環境溫度 |
工作：-30℃~50℃?存儲：-40℃~70℃ |
|
|
環境濕度 |
工作：35%RH~85%RH?存儲：35%RH~95%RH |
|
|
抗光干擾 |
80000Lux |
|
|
抗沖擊 |
加速度10g；脈沖持續時間：16ms；碰撞次數：三軸，每軸1000±10次 |
|
|
抗振動 |
頻率10Hz~55Hz；振幅：0.35±0.05mm；掃描次數：三軸，每軸20次 |
|
|
防護等級 |
IP67 |
|
|
電磁兼容性（EMC） |
EMI |
EN61326-1：2013EN55011：2009+A1：2010 |
|
EMS |
EN61326-1：2013EN61000-4-2：2009EN61000-4-3：2006+A1：2008+A2：2010 EN61000-4-4：2004+A1：2010EN61000-4-6：2009EN61000-4-8：2010 EN61000-4-11：2004 |
|

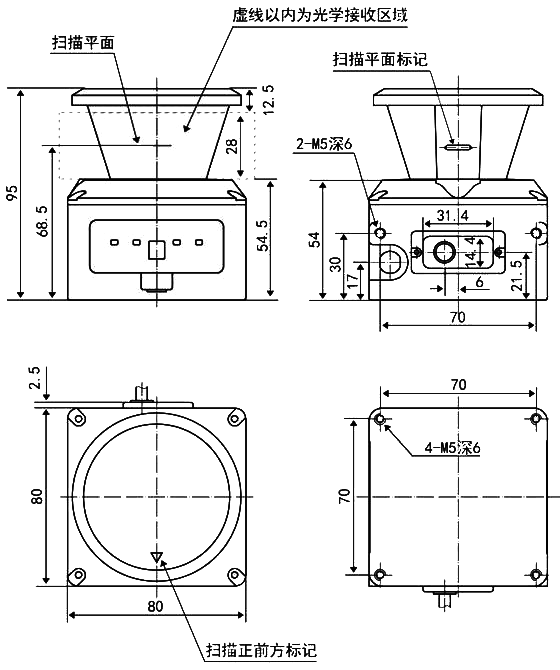

| ▊ | 外形尺寸 |
