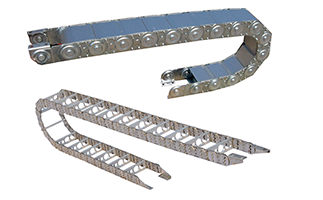

什么是鋼制拖鏈？
鋼制拖鏈，一般應用在機械的電纜、油管、氣管、水管、風管上起牽引和保護作用。鋼制拖鏈已經廣泛使用在機床、車床、起重機械、木工機械、港口碼頭等，保護了電纜等也使機械設備整體看起來更美觀。
鋼制拖鏈的主體是由鏈扳(鋼板鍍鉻)支撐扳(擠拉鋁合金)軸銷(合金鋼)等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈扳經鍍鉻處理外形效果新穎，結構合理，靈巧強度高,鋼性好不變形，安裝方便，使用可靠,尤其是采用高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保證長時間使用不變形,不下垂。
鋼制拖鏈的特點：
1.拖鏈可適應zui大移動速度40米/分。
2.拖鏈在zui大移動速度時，噪聲聲壓級不大于68分貝。
3.拖鏈安全使用壽命不小于100萬次(往復)。
鋼制拖鏈有三種支撐板的形式：
（1）當拖鏈需承載較大管、線纜負荷時應選用高強度支撐板——整塊式。
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時?？蛇x用支撐板——分開式。
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式。
鋼制拖鏈的選用原則：
1、根據支撐板zui大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d+約等于0.1d（取整數）。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
①當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
②當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
③安裝管纜的規格品種較多時，可選用框架式支撐板。
4、機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。
5、根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
廣東盛達多軸車床鋼鋁封閉式拖鏈廠家鋼制拖鏈使用中必須注意幾點：
1.TLG和TL 型鋼制坦克鏈其使用行程zui大為 40 米，適用于所有傳動方式?？呻S意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。彎曲半徑要根據電纜的zui大直徑選擇并應達到電纜直徑的 10 倍，行程小的可相應選擇較小的半徑
2.鋼制拖鏈的支撐板寬度為 150mm 至 800mm, 孔與孔之間的間隔量為10mm.鏈板的高度也就是支撐板的高度，是由電纜zui大直徑決定的.
3.機床做zui大限度運轉時，如鋼制拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
以上就是鋼制拖鏈的詳細介紹啦！希望我與大家分享的信息可以對大家有所幫助哦，如果大家有什么疑問歡迎咨詢盛達。
