1. 概述
ARCM60系列智能網關作為各類傳感器與設備的采集傳輸裝置，可以用于接入智能終端配電傳感器、智能微型斷路器、智能塑殼斷路器以及其他開關量狀態檢測。實現對電氣線路數據的實時數據監測，異常報警狀態的立即上報，滿足用戶對電氣安全的全天候全方位監測和管理需求。

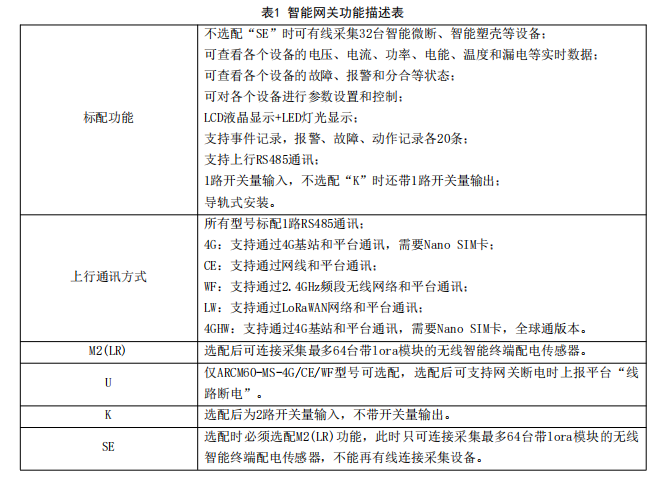

添加圖片注釋，不超過 140 字（可選）

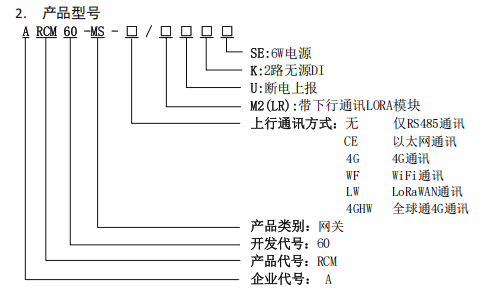

添加圖片注釋，不超過 140 字（可選）

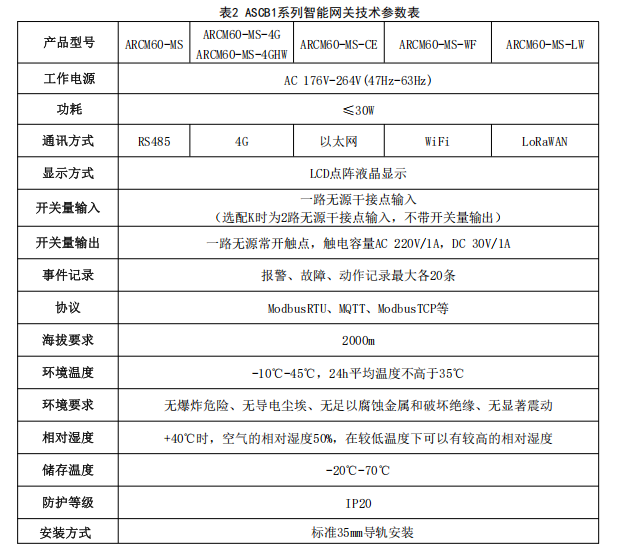

3. 技術參數
添加圖片注釋，不超過 140 字（可選）
4. 安裝與接線

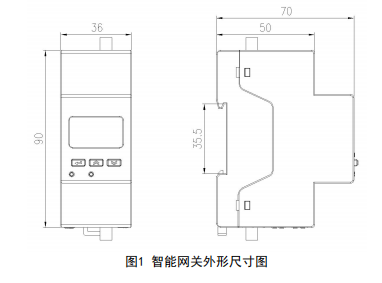

4.1. 外形及安裝尺寸（單位：mm）
智能網關
添加圖片注釋，不超過 140 字（可選）
添加圖片注釋，不超過 140 字（可選）
注：圖中框選區域①中的 A1、B1 可與 ASCB1 系列智能微型斷路器通訊，12V 提供智能微型斷路器輔助電源；
A2、B2 可接 ASCM2 系列智能塑殼斷路器；
A3、B3 供上位機通訊，可接 ASCB2 系列智能微型斷路器；
LN 外接 AC 220V 輔助電源。
4.2. 安裝方式
1）該設備適用于標準35mm導軌式安裝，安裝時只需將設備卡進軌道并用卡扣固定住即可。
2）依照實際配電管理和線路鋪設設計要求，選擇和使用符合需要的物聯網模塊以及電箱箱體的規格，
按圖示模塊順序組合安裝，每個模塊間使用廠家特制的 8PIN 數據線連接。
3）安裝時，請用表 5 規定的扭矩?cái)Q緊銅導線，在安裝完成后，采用晃動導線的形式檢驗銅導線是否接牢，并再次用規定的扭矩?cái)Q緊銅導線。

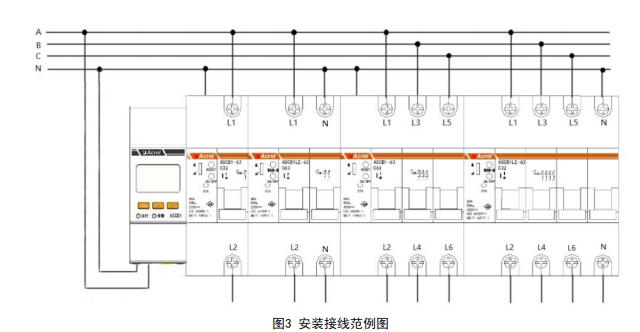

圖 3 是智能微型斷路器安裝接線范例，僅供參考。
添加圖片注釋，不超過 140 字（可選）
添加圖片注釋，不超過 140 字（可選）

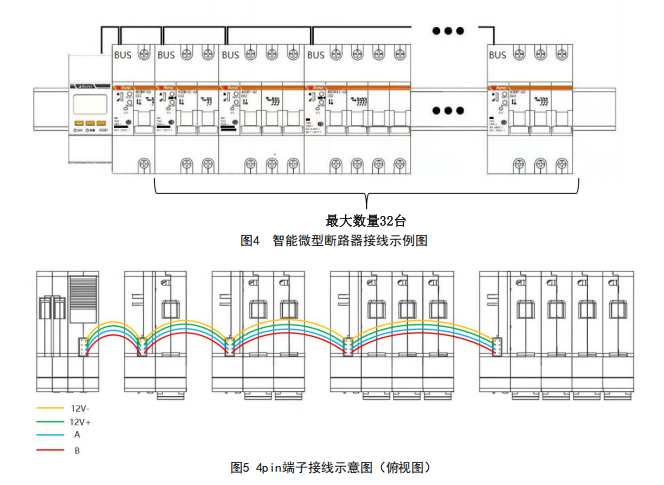

4.3. 接線示例圖
添加圖片注釋，不超過 140 字（可選）
注：各類型智能微型斷路器可任意組合安裝，一臺網關多可連接32臺智能微型斷路器。詳細安裝教程請參
考《智能空開儀表側調試文檔》。
