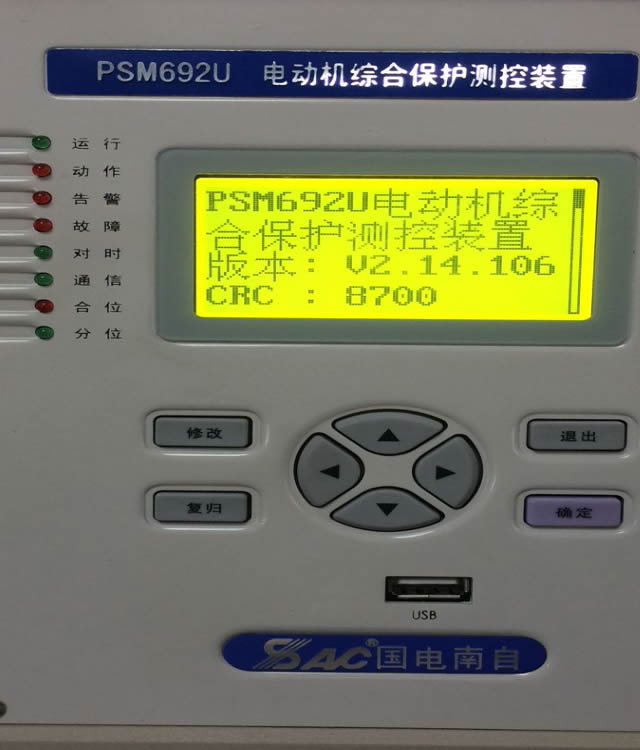

PSM 692U  電動機綜合保護測控裝置
1 功能
? 電流速斷保護
? 定時限過流保護
? 兩段定時限負序過流保護/反時限負序保護
? 過熱保護
? 堵轉保護
? 單相接地保護
? 低電壓保護
? 過負荷保護
? 非電量保護
? F-C 閉鎖功能
? 4-20mA 輸出
? 9 條故障錄波，2 條啟動錄波
? I，U，P，Q，Cosφ，有功電度，無功電度，14 路開關量采集
? GPS 對時（分脈沖，秒脈沖或 IRIG-B 方式）

2 原理說明
2.1 電流速斷保護
異步電動機在啟動過程中電流很大，通常能達到 5～8 倍額定電流(Ie)，啟動時間能長達幾十秒。置設兩個速斷定值，在起機過程中采用“啟動中速斷定值”，該值按躲過電動機啟動電流整定，等電動機啟動過程結束后，自動采用“啟動后速斷定值”，該值按電動機自啟動電流和區外出口短路時電動機反饋電流考慮，取兩個電流中的大者。
a) 啟動時間 t st 按躲過長的啟動時間整定， t st ＞ t st.max 。
b) 啟動時的整定值 I op.h 按躲過電動機啟動電流 I st 整定，即：
當 t ≤ t st 時， I op.h ＝ k rel ×Ist ,，為躲過非周期分量的影響， k rel 取 1.5, Ist 為（6～8)Ie 。
c) 運行時的整定值 I op.l 按躲過自啟動電流和區外出口短路時電動機反饋短路整定，自啟動電流的大小與備用電源自投的延時等因素有關，在廠用電源快切成功時，電動機幾乎不存在自啟動過程，因為轉速還沒有明顯降低，只有在殘壓切換或同期捕捉切換時，電動機轉速已明顯降低，自啟動電流會較大，按傳統方法計算，自啟動電流 I ast =5Ie ， I op.l = k rel ×I ast ×Ie =1.3×5×Ie =6.5Ie 。
區外出口三相短路考慮保護(40～60)ms 固有延時，反饋電流 I fb =6Ie 。
I op.l = k rel ×I fb =1.3 × 6 Ie =7.8Ie 。
d) 速斷保護的短延時用于與 F-C 回路配合。

psm692u以太網接入黔東南psl691u

2.2 定時限過流保護
當電動機三相電流 IA、IB、IC 大于過流保護的整定值時，經延時出口。

過流定值可根據啟動電流整定，一般為（ 1.2 ～ 2 ） Ie 。延時按躲過電動機啟動時間整定。
2.3 兩段定時限負序過流保護/ 反時限負序保護
當電動機出現三相電壓不平衡、斷相、反相、匝間短路時，會產生負序電流。
