產品詳情

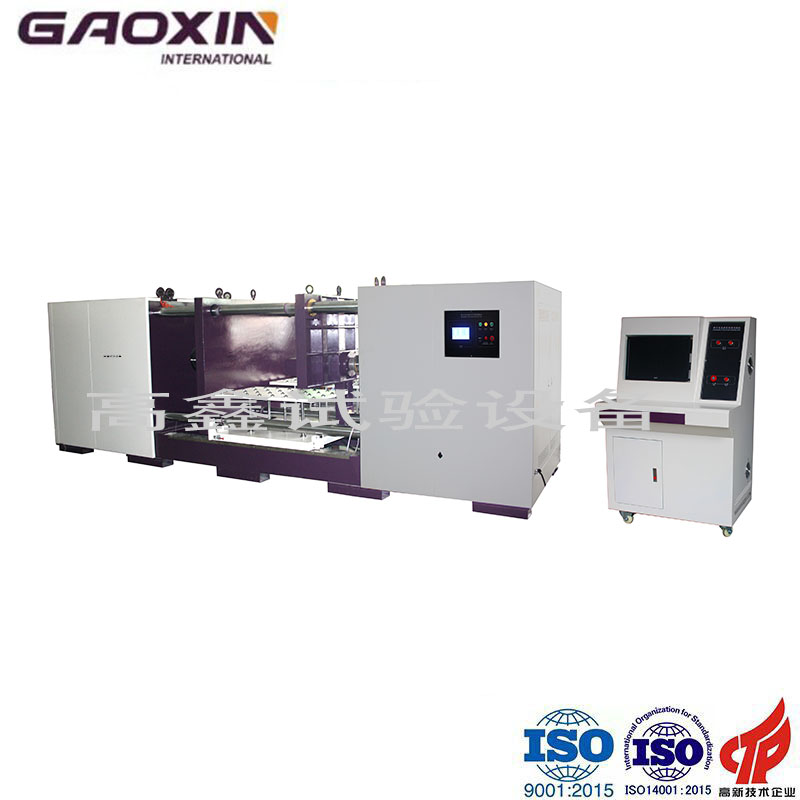

一、產品名稱：電池包擠壓針刺試驗機
二、產品型號：GX-5067-AL
三、產品說明：
東莞高鑫臥式電池包擠壓試驗機廠家銷售，本機適用于電芯，電池模組，蓄電池包或系統以及超級電容器等各類電池產品，主要用于模擬評定電池模組/電池包或系統在針刺擠壓環境下的安全性。包括新能源項目動力電池電芯、單體、模組、PACK級別電池包或系統、超級電容器等各類電池產品及結構件的安全性驗證試驗，用于評估電池的安全性能。該設備在試驗時一旦發生需電池起火或時能完全保證人身安全和不對試驗環境造成危害。該機產品測試功能豐富，測試參數可以靈活調整。
四、滿足標準：
東莞高鑫臥式電池包擠壓針刺試驗機廠家銷售設備滿足以下標準：
4.1. GB/T31467.3-2015 《電動汽車用鋰離子動力蓄電池包和系統第3部分：安全性要求與測試方法》
4.2. GB/T31485-2015 《電動汽車用動力蓄電池安全要求及試驗方法》
4.3.QC/T 743-2006《電動汽車用鋰離子蓄電池》
4.4. QC/T744-2006 《電動汽車用金屬氫化物鎳蓄電池》
4.5. GB/T18333.2-2015《電動汽車用鋅空氣電池》
五、東莞高鑫臥式電池包擠壓針刺試驗機廠家銷售設備擠壓與針刺測試要求
5.1擠壓測試要求：
5.1.1.測試對象為蓄電池包或系統；
5.2.2.按以下條件進行加壓：
5.2.2.1擠壓板形式：半徑75mm的半圓柱體的長度大于測試對象的高度，但不超過1M；
5.2.2.2擠壓方向：X和Y方向（汽車行駛方向?yàn)?/span>X軸，另一垂直于行駛方向的水平方向?yàn)?/span>Y軸）保持10min，觀察1h；
5.1.3要求：蓄電池包或系統無著火，等現象。
5.2針刺測試要求：
用Φ6mm~Φ10mm的耐高溫鋼針，鋼針（針尖角度45°~60°），針的表面光潔、無銹蝕、氧化層及油污，以（25±5）mm/s的速度，從垂直于蓄電池極板的方向，依次貫穿3個單體蓄電池（鋼針停留在蓄電池中），觀察1小時。
六、東莞高鑫臥式電池包擠壓針刺試驗機廠家銷售設備規格參數
|
型號 |
GX-5067-AL20T |
GX-5067-AL50T |
GX-5067-AL100T |
|
zui大擠壓力 |
20T,50T,100T（可選） |
||
|
結構形式 |
臥式 |
||
|
液壓系統 |
雙油缸驅動 |
||
|
擠壓方式 |
從兩邊向中間擠壓 |
||
|
遠程控制 |
設備本體控制部分分開 |
||
|
設備箱體 |
測試區域敞開式 |
||
|
試樣尺寸 |
W1500*D1000*H600mm (可按要求定制) |
W2500*D2000*H1000mm(可按要求定制) |
|
|
設備體積 |
W4500*D1500*H2200mm |
W6500*D2500*H2600mm |
|
|
使用電源 |
AC380V,50HZ,30A |
AC380V,50HZ,58A |
|
|
速度 |
擠壓0-10mm/s（可調）,精度≤±0.5%滿量程 針刺0-60mm/s（可調），精度≤±0.5%滿量程 |
||
|
控制方式 |
電腦遠程控制 |
||
|
驅動方式 |
電液伺服控制或電液比例閥控制 |
||
|
力量控制精度 |
±0.5%滿量程或±1%滿量程 |
||
|
位移/行程分辨率 |
±0.01mm |
||
|
擠壓變形量 |
0-100%多檔位工步設置，可連續實現多層擠壓形裝填 |
||
|
擠壓夾具 |
異性擠壓頭，平面擠壓盤，圓弧擠壓盤，可根據不同標準選配不同夾具 |
||
|
數據采集模塊 |
獨立遠程采集隔離，多路電壓、溫度、電流采集通道，確保數據無誤，采集頻率100HZ |
||
|
安全保護系統 |
漏電、超溫、過壓、過載、過電流保護 |
||
|
其他功能 |
測試空間安裝照明系統，視頻監控系統，強力排煙系統，煙霧報警系統 |
||
